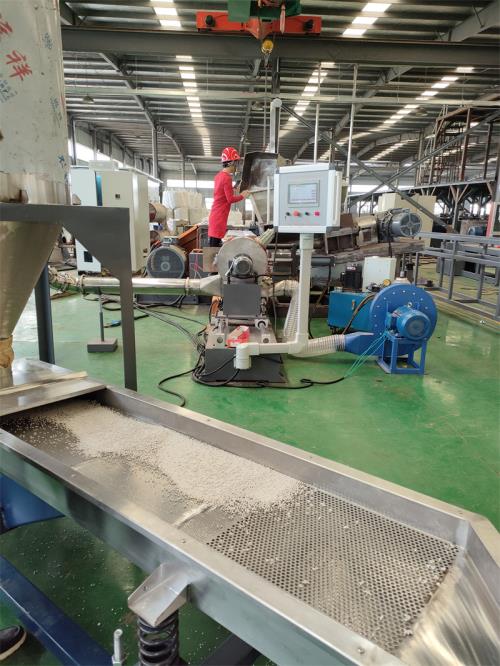

塑料造粒代加工_塑料造粒代加工_佳德塑機JDL-150/150雙階水拉條機組一、系統機組技術參數Ⅰ、機器顏色:主機為公司標色；電柜為電腦色Ⅱ、造粒工藝：料斗——-JDL-150單螺桿擠出機-----液壓板式換網-----連接體-----圓孔下料-------JDL-150單螺桿擠出機------液壓板式換網-——拉條機頭-----6米不銹鋼水槽-------1臺吹干機------龍門切粒機-----2.5米不銹鋼振動篩------風冷成品料倉----主機控制采用：PLC控制Ⅲ、作業物料：PE PP 破碎料產    量：350-500公斤/小時（作業條件不同，產量稍有不同）設備特點：：整套設備主機是環保型；設備不需要接外循環水系統;自帶循環冷卻統是我公司專利產品，塑料造粒代加工（發明專利號：CN201911312134.6）1.最大好處：整套0水排放；無水污染；環保好過2.單螺桿齒輪箱冷卻采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，不用擔心長時間使用水冷卻會產生水垢把冷卻器堵住，導致齒輪箱損壞3.單螺桿主機水箱冷卻系統采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統4. 不銹鋼水槽：一臺，L=6米，加寬加深，槽體為不銹鋼材質；水槽與吸干機過度體一件；不銹鋼材質，水槽熱水經過濾器到環保型冷卻器；水槽架里安裝：4組環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統；5.節能:普通筒體筒體冷卻；例如：第5區溫度超高；塑料造粒代加工這是電子閥導通；第5區冷卻回水就會影響第六區和第四區的溫度下降；就會導致第四六區加溫；這種情況會一直循環出現；導致電費浪費；我們現在采用環保型就徹底解決這個問題；我們設備比同類設備節能:10-15%電費6.減少投資款：水池及冷卻塔成本：水池尺寸及成本：1.3米*3米*2.5米冷卻水池；大概成本：3萬左右， 60立方冷卻水塔及2.2KW高壓水泵2臺及管道，2天水管施工：大概成本：3萬    能減少固定投資大概：6萬元左右

二、塑料造粒代加工機組配置（一）不銹鋼料斗一件（二）JDL-150擠出機1、減速箱：采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置，設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范，輸出軸采用高強度42CrMo，其他齒輪和軸類零件采用高強度20CrMnTi材料；齒輪經滲碳、淬火、磨齒工藝加工，齒輪精度高、硬度高；齒輪精度為GB10095-88,6級，齒面硬度在HRC-54～62，在空心輸出軸前端配置推力軸承，承受螺桿工作時的軸向推力，整機體積小、塑料造粒代加工承載能力高，傳動平穩、噪聲低、效率高。當油位低于油標位置時，請?zhí)砑又胸摵晒I(yè)齒輪油L-CKC220或L-CKC320（油品需客戶自行采購）采用環保風冷卻系統（環保型：公司發明專利號：CN201911312134.6）不需要接外循環水冷卻2、主電機：:1）交流電機；功率：110kw“利多”電機“羅賓康”變頻調速器3、螺桿1）直徑：φ150mm；長徑比：25:1；材質為38CrMoALA氮化處理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II級。螺桿表面鍍硬鉻處理；4、料筒1）材質為38CrMoALA氮化處理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II級；2）螺筒采用風水冷卻，料筒外加不銹鋼防護罩，加熱區段：采用優質鑄鋁加熱器5、液壓板式自動換網系統1）換網器：板式過濾自動換網器，流量截面為圓形；雙工位；含兩塊多孔板；2）圓形出條口模；2圈出條口模；直徑：6mm塑料造粒代加工

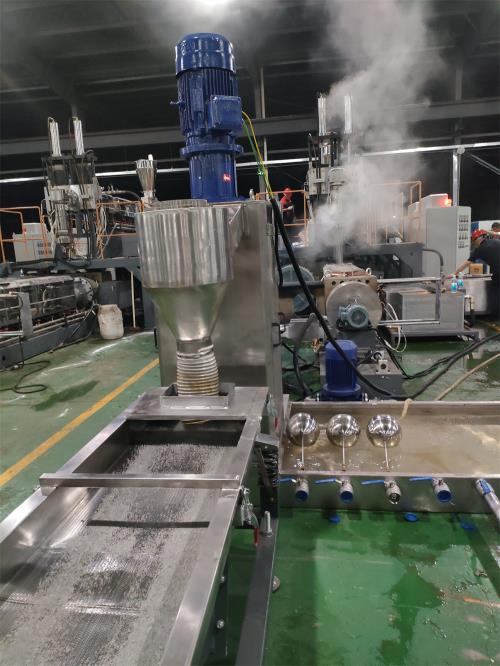

（三）塑料造粒代加工JDL-150單螺桿擠出機1、減速箱：采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置，設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范，輸出軸采用高強度42CrMo，其他齒輪和軸類零件采用高強度20CrMnTi材料；齒輪經滲碳、淬火、磨齒工藝加工，齒輪精度高、硬度高；齒輪精度為GB10095-88,6級，齒面硬度在HRC-54～62，在空心輸出軸前端配置推力軸承，承受螺桿工作時的軸向推力，整機體積小、承載能力高，傳動平穩、噪聲低、效率高。當油位低于油標位置時，請?zhí)砑又胸摵晒I(yè)齒輪油L-CKC220或L-CKC320（油品需客戶自行采購）采用環保風冷卻系統（環保型：公司發明專利號：CN201911312134.6）不需要接外循環水冷卻2.主電機:1）交流電機；功率：45kw,“利多”電機“羅賓康”變頻調速器3、螺桿1）直徑：φ150mm；長徑比：9:1；材質為38CrMoALA氮化處理，氮化HV950-1050，深0.6-0.75mm，脆性不大于II級，螺桿外表鍍硬鉻處理；2) 螺桿芯部采用通水冷卻4、料筒1）材質為38CrMoALA氮化處理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II級；2）螺筒采用水冷卻，盤銅管加強制作工藝改進，銅管孔焊接嘴滿焊并帶加強固定，防止此處漏水；料筒外加不銹鋼防護罩，3）加熱區段：采用優質鑄鋁加熱器6、水冷卻系統1）水泵泵電機功率：0.55kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，2）采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統6、液壓板式換網1）換網器，板式過濾自動換網器，塑料造粒代加工流量截面為圓形；2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）7、機頭裝置：1) 熱電偶與壓力傳感器分開安裝，分別用于檢測溫度和壓力（四）水拉條輔機 1）水槽：一臺，L=6米，加寬加深，槽體為不銹鋼材質；水槽與吸干機過度體一件；不銹鋼材質，水槽熱水經過濾器到環保型冷卻器；水槽架里安裝：4組環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統；2）吹干機：一臺，功率1.5kw；與物料接觸件均為不銹鋼材質。3）龍門切粒機：壹臺，功率5.5kw，塑料造粒代加工變頻調速；切粒機動刀刀口采用鎢鋼材質4）加長振動篩：一臺，L=2.5m，電機采用:震動專用電機;震動量可以調節大小:電機功率率:0.55KW兩臺;振動篩篩網采用三層分離物料;大孔直徑φ8mm，小孔直徑φ2.5mm，不銹鋼材質，振動篩出廠時；振動量調節到最小5）風吹料倉：一套，1m料倉一件，不銹鋼材質；采用φ130mm不銹鋼管聯接；3kw物料輸送風機。
